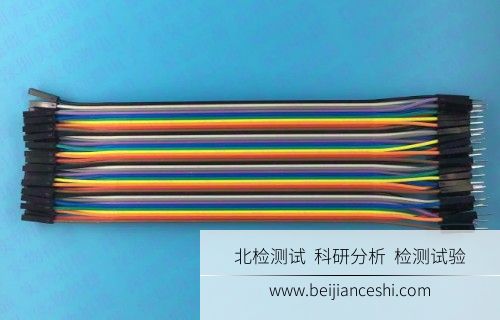

排线检测

检测项目

电气性能检测：

• 直流电阻测试：电阻值≤0.1Ω/m(参照IEC 60512-2)
• 绝缘电阻测量：值≥100MΩ(电压500V DC)
• 介电强度试验：耐压值≥3kV(持续时间60s)

机械性能检测：

• 拉力试验：抗拉强度≥50N，断裂伸长率≥15%
• 弯曲测试：弯曲半径≥2D(循环次数1000次)
• 振动测试：频率5-500Hz，加速度5g(参照ISO 16750)

环境适应性检测：

• 温湿度循环：温度-40°C至125°C，湿度95%RH(循环次数50次)
• 盐雾试验：盐浓度5%，时间72小时(参照ASTM B117)
• 紫外线老化：辐照度0.76W/m²，时间1000小时

连接器性能检测：

• 插拔力测试：力值10-50N(循环次数100次)
• 接触电阻测量：值≤5mΩ(电流1A)
• 端子保持力：保持力≥15N(参照USCAR-2)

绝缘材料检测：

• 厚度测量：公差±0.1mm(参照GB/T 2951)
• 热变形测试：变形温度≥120°C(负荷0.45MPa)
• 阻燃性试验：燃烧等级V-0(参照JianCe 94)

屏蔽效能检测：

• 屏蔽衰减：衰减值≥60dB(频率100MHz)
• 耦合干扰测试：串扰≤-70dB(参照IEC 62153)
• 接地连续性：电阻值≤0.1Ω

耐久性检测：

• 疲劳寿命：循环次数≥10000次(载荷10N)
• 磨损测试：磨损量≤0.1mm³(参照ASTM D1044)

尺寸精度检测：

• 线径公差：±0.02mm(参照GB/T 5023)
• 长度偏差：±1mm(测量精度0.01mm)
• 位置公差：±0.5mm(坐标测量)

信号完整性检测：

• 阻抗测试：值50Ω±5%(频率1GHz)
• 传输损耗：衰减≤3dB/m(参照EN 50289)

安全认证检测：

• 漏电流测量：值≤0.5mA(电压250V AC)
• 高压测试：耐压≥3kV(持续时间60s)

检测范围

1. 汽车线束： 适用于发动机舱布线，重点检测高温耐受性(-40°C至165°C)和振动耐用性。

2. 航空线缆： 涵盖机舱控制线路，侧重高海拔环境适应性(低压至50kPa)和EMC屏蔽效能。

3. 家用电器布线： 包括冰箱洗衣机连接线，重点检测阻燃等级(V-0)和接地连续性。

4. 工业控制排线： 用于PLC系统，侧重信号完整性(阻抗匹配±5%)和抗干扰能力。

5. 数据通信线缆： 如以太网线束，重点检测带宽传输(≥100MHz)和屏蔽衰减(≥60dB)。

6. 医疗设备排线： 涉及监护仪连接，侧重生物相容性(无毒性测试)和高可靠性。

7. UPS电源线束： 用于不间断电源系统，重点电流承载能力(≥10A)和热老化性能。

8. 太阳能光伏布线： 涵盖光伏连接器，侧重耐候性(UV老化1000小时)和防水等级(IP67)。

9. 铁路车辆线束： 用于机车控制，重点防火性能(阻燃V-0)和抗震测试(5g振动)。

10. 船舶电缆： 包括甲板布线，侧重防腐性(盐雾72小时)和防水密封(压力≥1bar)。

检测方法

国际标准：

• IEC 60512-2:2021 电子设备连接器测试方法
• ISO 16750-3:2023 道路车辆电气环境要求
• ASTM B117-22 盐雾测试标准
• JianCe 94-2020 塑料材料阻燃性试验
• EN 50289-1-6:2022 通信电缆测试规范

国家标准：

• GB/T 5023.1-2023 额定电压450/750V聚氯乙烯绝缘电缆
• GB/T 2951.1-2022 电缆绝缘护套材料通用试验方法
• GB/T 19666-2021 阻燃耐火电线电缆通则
• GB/T 2423.1-2020 电工电子产品环境试验通用准则
• GB/T 18380.1-2022 电缆燃烧性能分级

(方法差异说明：例如ISO 16750振动测试频率范围5-500Hz，而GB/T 2423仅覆盖10-500Hz；IEC 60512插拔力测试循环次数要求100次，GB/T等效标准为50次。)

检测设备

1. 数字万用表： Fluke 289型(精度±0.05%，电阻范围0.01Ω-100MΩ)

2. 绝缘电阻测试仪： Megger MIT420型(电压范围50-1000V DC，精度±1%)

3. 高压测试仪： Hipotronics DDX-30kV型(输出0-30kV AC/DC，漏电流范围0-20mA)

4. 拉力试验机： Instron 3367型(载荷范围0.02-5kN，精度±0.5%)

5. 环境试验箱： Espec PL-3K型(温度范围-70°C至180°C，湿度10-98%RH)

6. 盐雾试验箱： Q-FOG CCT1100型(喷雾量1-2ml/80cm²/h，温度范围15-50°C)

7. 振动台： LDS V875型(频率范围5-3000Hz，最大加速度20g)

8. 插拔力测试仪： Chatillon TCD225型(力范围0.1-225N，精度±0.1%)

9. 频谱分析仪： Keysight N9000B型(频率范围9kHz-3GHz，分辨率带宽1Hz)

10. 网络分析仪： Rohde & Schwarz ZNB8型(频率范围100kHz-8GHz，动态范围140dB)

11. 金相显微镜： Olympus BX53M型(放大倍数50-1000×，分辨率0.2μm)

12. 热成像仪： FLIR T865型(分辨率640×480像素，温度范围-40°C至650°C)

13. 尺寸测量仪： Mitutoyo CMM型(测量精度±1.5μm，行程500×500×400mm)

14. EMI测试接收机： R&S ESW8型(频率范围20Hz-8GHz，灵敏度-150dBm)

15. 老化试验箱： Binder MKF115型(温度均匀度±1°C，容积115L)

北检(北京)检测技术研究院【简称：北检院】

报告：可出具第三方检测报告(电子版/纸质版)。

检测周期：7~15工作日，可加急。

资质：旗下实验室可出具CMA/资质报告。

标准测试：严格按国标/行标/企标/国际标准检测。

非标测试：支持定制化试验方案。

售后：报告终身可查，工程师1v1服务。

以上是关于排线检测相关介绍，如果您还有其他疑问，可以咨询在线工程师提交您的需求，为您提供一对一解答。

注意：因业务调整，暂不接受个人委托测试，望谅解（高校、研究所等性质的个人除外）。
