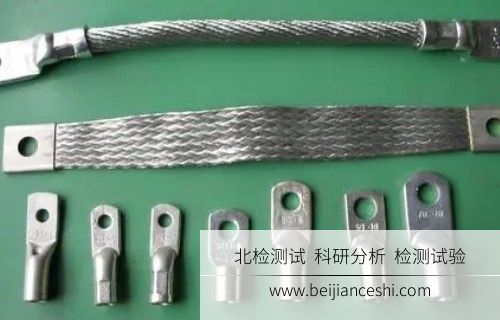

端子检测

检测项目

几何尺寸检测：

• 外形尺寸：长度公差±0.1mm、外径偏差≤0.05mm(参照ISO 286)
• 孔径精度：最小孔径0.5mm±0.01mm、间距公差±0.02mm
• 表面粗糙度：Ra≤1.6μm(ISO 1302要求)

电气性能检测：

• 接触电阻：直流电阻≤5mΩ、交流阻抗偏差±10%
• 绝缘电阻：常态≥100MΩ、湿热后≥10MΩ(IEC 60664)
• 介电强度：耐压2500V/1min无击穿

机械性能检测：

• 插拔力：插入力10-50N、拔出力≥15N
• 保持力：端子夹持力≥20N(参照JianCe 486)
• 弯曲强度：弯曲角度90°无断裂

环境性能检测：

• 盐雾试验：96小时腐蚀等级≤3级(ISO 9227)
• 高温老化：85°C/1000h功能完好
• 湿热循环：40°C/95%RH 10周期电阻变化≤5%

材料分析：

• 成分检测：铜含量99.9%±0.1%、镀层厚度3-5μm
• 硬度测试：维氏硬度HV 50-100(ASTM E384)
• 金相组织：晶粒度≥7级、无夹杂物(ISO 643)

耐久性测试：

• 插拔寿命：≥5000次无失效
• 振动疲劳：频率5-2000Hz/加速度5g 10^6次循环
• 冲击试验：半正弦波15g/11ms无损伤(IEC 60068)

安全性能检测：

• 阻燃性：垂直燃烧JianCe94 V-0等级
• 漏电流：≤0.5mA(120VAC)
• 接地连续性：电阻≤0.1Ω

焊接性能检测：

• 润湿力：≥200μN(J-STD-002)
• 焊接强度：拉力≥50N
• 虚焊检测：X-ray无空洞(缺陷率≤1%)

腐蚀防护检测：

• 化学耐受性：耐酸/碱浸泡24h无变色
• 氧化层厚度：≤50nm(ISO 1463)
• 镀层附着力：划格试验≥4B级(ASTM D3359)

高频特性检测：

• 信号完整性：插入损耗≤3dB、回波损耗≥10dB(1GHz)
• 电容特性：寄生电容≤5pF
• 串扰测试：近端串扰≥40dB(IEC 61156)

检测范围

1. 纯铜端子： 用于高导电场景，重点检测铜纯度(≥99.9%)和电阻稳定性。

2. 铝合金端子： 轻量化应用，侧重密度偏差≤0.05g/cm³和机械强度(抗拉≥150MPa)。

3. 镀金端子： 高可靠性连接，检测镀层均匀性(厚度3-5μm)和抗氧化性能。

4. 绝缘塑料端子： 安全隔离组件，重点验证绝缘电阻(≥100MΩ)和阻燃等级(JianCe94 V-0)。

5. 汽车用端子： 车载环境适用，检测耐振动(5-2000Hz)和温度冲击(-40°C至125°C)。

6. 家电端子： 家用电器连接，侧重漏电流(≤0.5mA)和插拔寿命(≥5000次)。

7. 工业连接器端子： 高电流承载，重点评估载流能力(≥50A)和接触耐久性。

8. 通信端子： 信号传输应用，检测高频特性(插入损耗≤3dB)和阻抗匹配。

9. 端子排： 多路连接系统，验证间距精度(±0.1mm)和绝缘间距(≥3mm)。

10. 端子箱： 防护外壳组件，重点测试密封性(IP65等级)和结构强度。

检测方法

国际标准：

• IEC 60512-1:2018 电子设备用连接器测试方法(涵盖电气及机械性能)
• ISO 9227:2022 人造气氛腐蚀试验盐雾试验(规定试验周期与评级)
• ASTM B539-20 电气连接器接触电阻测试(直流电阻测量规范)
• JianCe 486A-2018 接线端子安全标准(阻燃与载流要求)
• IEC 60068-2-6:2018 振动测试方法(定义频率与加速度参数)

国家标准：

• GB/T 5095.1-2024 电子设备用机电元件基本试验规程(等效IEC 60512)
• GB/T 10125-2021 人造气氛腐蚀试验盐雾试验(与ISO 9227周期一致)
• GB/T 2423.1-2023 电工电子产品环境试验高温试验(温度范围差异：ISO为-70至180°C，GB为-60至150°C)
• GB/T 14048.7-2020 低压开关设备和控制设备端子(机械强度要求较ASTM更严)
• GB/T 17626.2-2023 电磁兼容试验静电放电(国际IEC 61000-4-2电压等级较低)

检测设备

1. 三坐标测量机： ZEISS CONTURA G2(精度0.9μm + L/300，测量范围700mm×900mm)

2. 电子万能试验机： INSTRON 3369(载荷范围0.02-5kN，精度±0.5%)

3. 低电阻测试仪： KEITHLEY 6221(量程0.1μΩ-100Ω，分辨率0.01μΩ)

4. 盐雾试验箱： WEISS SC450(温度范围-70°C至150°C，容积450L)

5. 金相显微镜： OLYMPUS BX53M(放大倍数50-1000X，数字成像分辨率5μm)

6. 直读光谱仪： THERMO ARL iSPARK(检测限0.0001%，分析元素范围1-99号)

7. 温湿度试验箱： ESPEC TDR-150(温度范围-70°C至180°C，湿度范围10-98%RH)

8. 振动测试系统： LDS V964(推力9.8kN，频率范围5-3000Hz)

9. 耐压测试仪： HIPOTRONICS HVT-400(电压范围0-40kV，漏电流分辨率0.1mA)

10. 镀层测厚仪： FISCHER FMP30(精度±1%，厚度范围0.1-300μm)

11. 插拔寿命测试机： 定制型号(速度0.5-2Hz，最大行程100mm)

12. 燃烧测试装置： JianCe94标准测试仪(火焰高度20mm，计时精度±0.1s)

13. X射线检测仪： NIKON XT H 225(分辨率5μm，最大样品尺寸300mm×300mm)

14. 信号分析仪： KEYSIGHT VNA E5080B(频率范围10MHz-20GHz，插损精度±0.1dB)

15. 环境密封测试仪： ATEQ L50(压力范围0-500mbar，泄漏率检测限0.1mL/min)
