塑料模检测

检测项目

尺寸精度检测：

• 几何尺寸公差：长度偏差(±0.01mm)、角度公差(±0.5°)，参照ISO 2768-1
• 型腔匹配度：间隙值(≤0.02mm)、同心度(0.01mm以内)

表面质量检测：

• 表面粗糙度：Ra值(≤0.2μm)、Rz值(≤1.0μm)，参照ISO 4287
• 表面缺陷：划痕深度(≤5μm)、凹坑直径(≤0.1mm)

材料硬度检测：

• 洛氏硬度：HRC值(45-55范围)，参照ASTM E18
• 维氏硬度：HV值(≥400)，参照ISO 6507

材料成分分析：

• 合金元素含量：碳含量(0.35-0.45wt%)、铬偏差(±0.05wt%)
• 杂质检测：硫含量(≤0.03wt%)、磷含量(≤0.04wt%)

力学性能检测：

• 拉伸强度：屈服强度(≥500MPa)、抗拉强度(≥600MPa)，参照ISO 527
• 冲击韧性：夏比冲击功(≥20J)，参照ASTM D256

热性能检测：

• 热变形温度：HDT值(≥200°C)，参照ISO 75
• 热膨胀系数：CTE值(≤8×10⁻⁶/°C)

耐腐蚀性检测：

• 盐雾试验：腐蚀速率(≤0.1mm/年)，参照ISO 9227
• 化学耐受性：酸蚀深度(≤10μm)

疲劳寿命评估：

• 循环次数：疲劳极限(≥10⁶次)，参照ASTM E466
• 裂纹扩展速率：da/dN值(≤0.01mm/cycle)

模具寿命预测：

• 磨损量：体积损失(≤0.05cm³)，参照ISO 25178
• 失效分析：失效模式识别(如裂纹位置)

环境适应性检测：

• 温湿度循环：变形量(≤0.02mm)，参照IEC 60068
• 振动测试：共振频率(≥100Hz)

检测范围

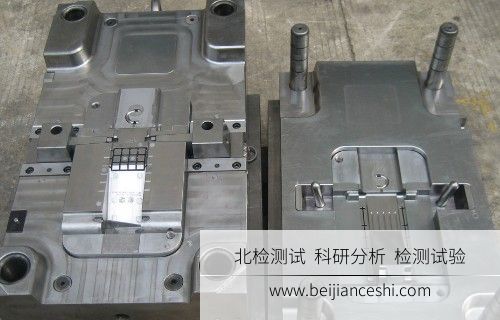

1. 注塑模具： 用于热塑性塑料成型，重点检测型腔尺寸精度和表面光洁度以防止飞边

2. 吹塑模具： 涉及中空制品生产，侧重壁厚均匀性和耐压性评估

3. 压塑模具： 针对热固性材料，检测热变形温度和材料硬度以确保固化稳定性

4. 挤出模具： 用于连续成型，重点评估流道设计和表面粗糙度以优化熔体流动

5. 热成型模具： 涉及片材成型，检测温度分布均匀性和模具寿命预测

6. 滚塑模具： 用于旋转成型，侧重壁厚一致性和耐腐蚀性以防止氧化

7. 反应注射成型模具： 涉及化学反应，重点检测密封性和材料成分偏差

8. 压缩模具： 用于橡胶制品，检测压缩率和表面缺陷以避免粘模

9. 传递模具： 针对高精度零件，侧重尺寸公差和疲劳寿命评估

10. 吹膜模具： 用于薄膜生产，检测口模间隙均匀性和热稳定性

检测方法

国际标准：

• ISO 2768-1 几何公差规范(公差等级m级)
• ASTM D256 塑料冲击试验(摆锤高度差异)
• ISO 6507 金属维氏硬度试验(载荷范围10-100kgf)

国家标准：

• GB/T 1804-2000 尺寸公差标准(公差等级f级)
• GB/T 1040.2-2006 塑料拉伸试验(应变速率低于ASTM)
• GB/T 10125-2012 盐雾腐蚀试验(喷雾周期差异)

(方法差异说明：GB标准通常采用较低应变速率，而ASTM标准指定更高测试速度；ISO盐雾试验周期为连续喷雾，GB标准允许间歇循环)

检测设备

1. 三坐标测量机： MITUTOYO CMM700(测量精度±0.001mm，行程范围800mm)

2. 表面粗糙度仪： TAYLOR HOBSON Surtronic 25(Ra分辨率0.001μm，探头类型金刚石)

3. 洛氏硬度计： WILSON RH2150(载荷范围60-150kgf，精度±0.5HRC)

4. 直读光谱仪： ARL 3460(检测限0.001%，氩气纯度99.999%)

5. 电子万能试验机： SHIMADZU AG-X(载荷范围0.1-100kN，应变速率0.001-500mm/min)

6. 热变形温度仪： CEAST HDT3 Vicat(温度范围室温-300°C，载荷1.8MPa)

7. 盐雾试验箱： Q-LAB Q-FOG(温度控制±1°C，喷雾量1-2ml/h)

8. 疲劳试验机： MTS 810(频率范围0.1-100Hz，载荷容量±25kN)

9. 金相显微镜： OLYMPUS BX53(放大倍数50-1000X，分辨率0.5μm)

10. 环境试验箱： ESPEC PL-3(温湿度范围-70°C至+180°C，湿度10-98%RH)

11. 冲击试验机： ZWICK Roell HIT5.5P(冲击能量0.5-50J，摆锤角度150°)

12. 热分析仪： NETZSCH DSC 214(升温速率0.1-100K/min，温度精度±0.1°C)

13. 磨损试验机： TABER 5155(磨轮转速60rpm，载荷1kg)

14. 振动测试系统： BRUEL & KJAER 4809(频率范围5-5000Hz，加速度10g)

15. 化学分析仪： PERKINELMER AA800(检测元素范围Li-U，精度±0.1%)

北检(北京)检测技术研究院【简称：北检院】

报告：可出具第三方检测报告(电子版/纸质版)。

检测周期：7~15工作日，可加急。

资质：旗下实验室可出具CMA/资质报告。

标准测试：严格按国标/行标/企标/国际标准检测。

非标测试：支持定制化试验方案。

售后：报告终身可查，工程师1v1服务。

以上是关于塑料模检测相关介绍，如果您还有其他疑问，可以咨询在线工程师提交您的需求，为您提供一对一解答。

注意：因业务调整，暂不接受个人委托测试，望谅解（高校、研究所等性质的个人除外）。

服务优势

1、拥有完善的检测服务体系，科学、严谨、认证。

2、我院对已出过的报告负责。

3、提供编写MSDS报告、TDS报告服务。

4、检测服务领域广，可参考标准多（国标、企标、通标、工标、国际标准等）。

5、周期短，费用低，方案全。

6、支持定制化试验方案，数据更加科学准确。

7、全国上门取样/现场见证试验。

8、资质全，团队强，后期服务体系完善

报告作用

1、工业问题诊断：包括失效分析、科学诊断、数据验证等，可以快速检测出产品问题，尽快止损；

2、其他鉴定服务：协助相关部门证据链补充、证物材料补充、质量检测、样品分析；

4、研发使用：试验经验丰富，试验设备多，为科研工作提供数据支持；

3、高校论文：提供研究性实验数据、分析服务，给论文提供科学依据；

5、投标：检测周期短，准确性高，出具的第三方检测报告合法合规；

7、控制材料质量，进行产品内控，降低成本、风险。

试验流程

1、与工程师沟通，确定具体的试验方案，我方报价；

2、双方签订委托书，我方接收样品；

3、进行细节沟通，我方进行试验测试；

4、试验测试完成，出具检测测试报告；

5、委托完成，我方提供售后服务。
