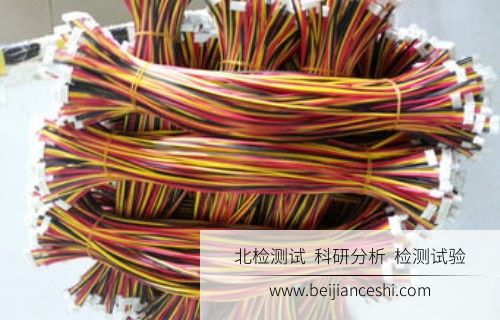

电子线检测

检测项目

电气性能检测：

• 导体电阻：直流电阻值(≤0.018Ω/m，参照IEC 60228)、温度系数(α≤0.00393/℃)
• 绝缘强度：交流耐压(AC 3kV 5min无闪络)、直流耐压(DC 6kV 1min)
• 绝缘电阻：常态值(≥100MΩ/km)、湿热后值(≥50MΩ/km)

机械性能检测：

• 拉伸试验：抗拉强度(≥125MPa)、伸长率(≥15%)
• 弯曲试验：弯曲次数(500次循环无断裂)、弯曲半径(≥4倍线径)
• 扭转试验：扭转角度(±180°无损伤)、扭矩值(≥0.5Nm)

环境适应性检测：

• 温度循环：-40℃～+125℃ 100周期电阻变化(≤±5%)
• 湿热老化：85℃/85%RH 168h绝缘电阻保持率(≥80%)
• 盐雾试验：96h外观无腐蚀(参照ISO 9227)

尺寸参数检测：

• 导体直径：公差(±0.02mm)、圆度偏差(≤5%)
• 绝缘厚度：最小值(≥0.6mm)、均匀度(CV≤10%)
• 外径测量：总外径(公差±0.1mm)、同心度(偏移≤10%)

绝缘材料性能检测：

• 热变形：105℃ 4h变形量(≤50%，参照GB/T 8815)
• 抗张强度：断裂强度(≥10MPa)、模量值(≥100MPa)
• 伸长率：断裂伸长率(≥150%)

防火性能检测：

• 垂直燃烧：自熄时间(≤30s，参照JianCe 94 V-0)
• 氧指数：最小OI值(≥28%，GB/T 2406)
• 烟密度：最大透光率损失(≤50%，ASTM E662)

老化试验：

• 热老化：135℃ 168h拉伸强度保留率(≥70%)
• 臭氧老化：臭氧浓度50pphm 168h无开裂(参照ISO 1431)
• 紫外老化：QUV 1000h外观变化(色差ΔE≤3)

化学性能检测：

• 耐油性：IRM 902油浸70h体积变化(≤±10%)
• 酸碱抵抗：5% HCl/NaOH 24h质量损失(≤5%)
• 迁移性：增塑剂渗出量(≤0.5mg/cm²)

热性能检测：

• 熔点测试：绝缘材料熔点(≥105℃)
• 热收缩：150℃ 15min收缩率(≤5%)
• 冷弯试验：-25℃ 4h弯曲无裂纹

高频特性检测：

• 电容测试：单位长度电容(≤100pF/m)
• 电感测量：自感值(≤0.1μH/m)
• 特性阻抗：波动范围(50Ω±5Ω)

检测范围

1. 纯铜导体电子线： 涵盖硬态/软态铜线，重点检测电阻率均匀性(≤±2%)和弯曲疲劳寿命，确保高效导电和车载高频应用稳定性

2. 铝合金导体电子线： 包括AA8000系列导线，侧重轻量化强度(拉伸≥90MPa)和蠕变电阻变化(1000h ΔR≤3%)，适用于架空输电线路

3. PVC绝缘电线： 额定电压450/750V级别，核心检测绝缘耐压(AC 3kV)和增塑剂迁移，保障家电电源线安全寿命

4. XLPE绝缘电缆： 中高压应用(1kV-35kV)，突出热变形(150℃变形≤10%)和水分树阻性，满足电力分配系统可靠性

5. 硅橡胶绝缘线： 高温环境专用(-60℃～+200℃)，重点测试高温绝缘电阻(200℃ ≥1MΩ/km)和柔韧性，用于工业加热元件

6. 交联聚烯烃电子线： 低烟无卤类型，强调阻燃等级(VW-1)和烟密度(D_s≤200)，适用地铁隧道防火电缆

7. 数据通信电缆： 如Cat6/Cat7网线，聚焦特性阻抗(100Ω±15Ω)和串扰衰减(≥40dB)，确保网络传输信号完整性

8. 汽车用电子线： 包括薄壁低压线束，检测耐油性(IRM903油浸ΔV≤10%)和振动疲劳(10Hz 100h无断丝)，符合整车电磁兼容要求

9. 特种阻燃电子线： 如FT4级别，侧重氧指数(≥32%)和火焰蔓延(≤1.5m/min)，用于船舶航空关键部位

10. 同轴射频电缆： 射频应用(DC-6GHz)，重点测试屏蔽效能(≥90dB)和电压驻波比(VSWR≤1.5)，保障广播电视信号质量

检测方法

国际标准：

• IEC 60228:2020 导体电阻测试方法(直流四端法)
• IEC 60502-2:2014 电缆绝缘耐压试验(工频/直流电压梯度)
• ISO 6722:2022 道路车辆电线弯曲试验(动态循环法)
• ISO 4589-2:2017 氧指数测定(室温/高温条件)
• JianCe 2556:2021 电线燃烧测试(垂直/水平火焰传播)

国家标准：

• GB/T 3048.5-2007 电线电缆电性能试验 绝缘电阻(直流法)
• GB/T 5023.2-2008 额定电压450/750V聚氯乙烯绝缘电缆(耐压试验差异：GB使用1min vs IEC 5min)
• GB/T 18380.12-2022 电缆燃烧性能(单根垂直燃烧，与JianCe差异在火焰高度)
• GB/T 2951.11-2008 绝缘热老化(温度循环参数：GB采用100周期 vs ISO 50周期)
• GB/T 12666.1-2019 电线耐油试验(油浸时间差异：GB 24h vs IEC 48h)

检测设备

1. 导体电阻测试仪： Model RST-3000(测量范围0.001Ω-10kΩ，精度±0.1%)

2. 高压耐压试验机： HV-Pro 5000(输出电压0-10kV AC/DC，漏电流分辨率0.1mA)

3. 电子万能拉力机： Tester-100kN(载荷0.01-100kN，应变速率0.001-500mm/min)

4. 恒温恒湿试验箱： Chamber HT-150(温度范围-70℃～+150℃，湿度10-98%RH)

5. 垂直燃烧测试仪： Flame-Test V0(火焰高度125mm，燃烧时间自动记录)

6. 绝缘电阻测试仪： IR-Meter Pro(测试电压50V-1000V DC，电阻范围1MΩ-10TΩ)

7. 热老化试验箱： Oven TA-200(控温精度±1℃，最大温度300℃)

8. 盐雾腐蚀试验箱： Salt-Spray SS-100(喷雾量1-2ml/h，温度35℃±2℃)

9. 弯曲试验机： Flex-Machine FM-500(弯曲角度0-360°，频率0.1-5Hz)

10. 光谱分析仪： Analyzer SA-X(检测限0.0001%，元素范围Li-U)

11. 电容电感测试仪： LCR-Meter LC-200(频率20Hz-1MHz，精度±0.2%)

12. 臭氧老化箱： Ozone-Oven OZ-50(臭氧浓度0-500pphm，温度40℃±2℃)

13. 烟密度测试系统： Smoke-Density SD-100(光透射率测量0-100%，精度±1%)

14. 高频网络分析仪： VNA-6000(频率范围100kHz-6GHz，VSWR测量)

15. 显微镜成像系统： Micro-Image MI-40(放大倍数50-1000×，分辨率1μm)

北检(北京)检测技术研究院【简称：北检院】

报告：可出具第三方检测报告(电子版/纸质版)。

检测周期：7~15工作日，可加急。

资质：旗下实验室可出具CMA/资质报告。

标准测试：严格按国标/行标/企标/国际标准检测。

非标测试：支持定制化试验方案。

售后：报告终身可查，工程师1v1服务。

以上是关于电子线检测相关介绍，如果您还有其他疑问，可以咨询在线工程师提交您的需求，为您提供一对一解答。

注意：因业务调整，暂不接受个人委托测试，望谅解（高校、研究所等性质的个人除外）。

服务优势

1、拥有完善的检测服务体系，科学、严谨、认证。

2、我院对已出过的报告负责。

3、提供编写MSDS报告、TDS报告服务。

4、检测服务领域广，可参考标准多（国标、企标、通标、工标、国际标准等）。

5、周期短，费用低，方案全。

6、支持定制化试验方案，数据更加科学准确。

7、全国上门取样/现场见证试验。

8、资质全，团队强，后期服务体系完善

报告作用

1、工业问题诊断：包括失效分析、科学诊断、数据验证等，可以快速检测出产品问题，尽快止损；

2、其他鉴定服务：协助相关部门证据链补充、证物材料补充、质量检测、样品分析；

4、研发使用：试验经验丰富，试验设备多，为科研工作提供数据支持；

3、高校论文：提供研究性实验数据、分析服务，给论文提供科学依据；

5、投标：检测周期短，准确性高，出具的第三方检测报告合法合规；

7、控制材料质量，进行产品内控，降低成本、风险。

试验流程

1、与工程师沟通，确定具体的试验方案，我方报价；

2、双方签订委托书，我方接收样品；

3、进行细节沟通，我方进行试验测试；

4、试验测试完成，出具检测测试报告；

5、委托完成，我方提供售后服务。
