检测项目

电气性能检测:

  • 导体直流电阻:≤0.017241Ω·mm²/m(参照IEC 60228)
  • 绝缘电阻:≥100MΩ·km(20℃)
  • 击穿电压:≥8kV/mm(IEC 60851-5)
机械性能检测:
  • 拉伸强度:≥200MPa(GB/T 4074.3)
  • 伸长率:≥15%(ASTM B3)
  • 卷绕试验:无开裂(IEC 60851-3)
热性能检测:
  • 热冲击试验:-40℃~+180℃循环无失效(IEC 60851-6)
  • 热老化寿命:≥20000h(150℃)
  • 软化击穿温度:≥240℃(GB/T 4074.8)
绝缘性能检测:
  • 漆膜厚度:10μm~150μm(偏差±2μm)
  • 附着强度:≥1.5N(IEC 60851-4)
  • 针孔测试:≤3个/m(GB/T 4074.5)
尺寸精度检测:
  • 导体直径公差:±0.01mm(IEC 60228)
  • 绝缘外径偏差:±0.02mm
  • 椭圆度:≤0.005mm(ASTM B258)
化学耐久性检测:
  • 耐溶剂性:浸泡丙酮24h无溶胀(IEC 60851-7)
  • 耐油性:IRM902油中168h电阻变化≤10%
  • 酸碱腐蚀:pH3~11环境无劣化
环境适应性检测:
  • 湿热试验:85℃/85%RH 1000h绝缘电阻≥10MΩ·km
  • 盐雾试验:5%NaCl 96h无腐蚀(ISO 9227)
  • UV老化:500h无变色(ASTM G154)
表面质量检测:
  • 光洁度:Ra≤0.8μm(ISO 4287)
  • 划痕测试:无可见缺陷
  • 粘连性:剥离力≥0.5N/mm
导体性能检测:
  • 导电率:≥98%IACS(IEC 60228)
  • 微结构:晶粒度≥8级(GB/T 6394)
  • 纯度:铜含量≥99.9%(ASTM E1251)
包装与标识检测:
  • 卷装张力:0.5N~2N恒定
  • 标识清晰度:耐擦拭测试
  • 包装密封性:防水等级IP67

检测范围

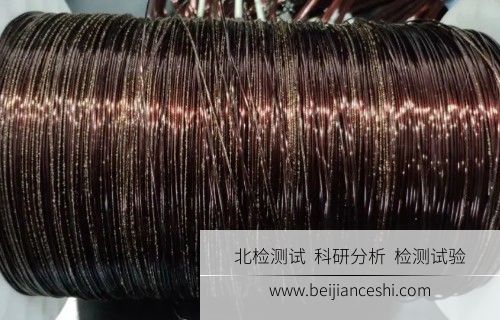

1. 漆包铜绕组线: 重点检测漆膜均匀性与热冲击稳定性,适用于电机绕组

2. 铝绕组线: 侧重导体电阻率与抗蠕变性能,用于变压器轻量化设计

3. 丝包绝缘绕组线: 检测纱线覆盖密度与耐磨性,适用于高频设备

4. 纸包绕组线: 强调绝缘纸浸渍强度与吸湿性,用于油浸式变压器

5. 薄膜绝缘绕组线: 关注薄膜厚度公差与高频损耗,适用变频电机

6. 高温绕组线: 检测聚酰亚胺绝缘耐温性与热老化,用于航空航天绕组

7. 自粘绕组线: 评估粘合强度与热固化性能,简化电机装配

8. 高频绕组线: 重点检测趋肤效应损耗与介质常数,用于通信设备

9. 复合材料绕组线: 侧重层间剥离强度与电磁兼容,用于混合动力系统

10. 特种合金绕组线: 检测合金元素分布与疲劳寿命,用于极端环境设备

检测方法

国际标准:

  • IEC 60228 导体电阻率测定方法
  • IEC 60851-5 绕组线击穿电压试验
  • IEC 60851-3 卷绕与伸长试验方法
  • ASTM B3 软或退火铜线标准规范
  • ISO 9227 盐雾腐蚀试验方法
  • ASTM G154 紫外线老化试验程序
国家标准:
  • GB/T 4074.3 绕组线机械性能试验
  • GB/T 4074.5 漆包线针孔检测方法
  • GB/T 4074.8 热性能试验规范
  • GB/T 6109.1 漆包圆绕组线技术要求
  • GB/T 228.1 金属材料拉伸试验方法
  • GB/T 2423.3 恒定湿热试验方法
国际标准如IEC 60851系列侧重全面绕组线特性,GB标准则强化本土化应用差异,例如GB/T 4074.3拉伸速率设定为5mm/min,而ASTM B3允许10mm/min,湿热试验中GB/T 2423.3温度范围略窄于ISO标准

检测设备

1. 直流电阻测试仪: HIOKI RM3545型(测量范围0.0001Ω-120MΩ,精度±0.1%)

2. 高压击穿测试仪: HVI-60kV型(电压范围0-60kV,升压速率100V/s)

3. 万能材料试验机: INSTRON 3369型(载荷0.01kN-50kN,应变控制精度±0.5%)

4. 热老化试验箱: ESPEC PL-3J型(温控范围-70℃~+300℃,均匀度±1℃)

5. 绝缘电阻测试仪: KYORJianCeU 3165型(测试电压100V~1000V,电阻范围1kΩ~10TΩ)

6. 漆膜测厚仪: EKKO F8型(测量精度±0.1μm,范围0-500μm)

7. 盐雾试验箱: Q-FOG CCT1100型(喷雾量1ml/h/cm²,温度控制±0.5℃)

8. 卷绕试验机: WIREBOND WB-200型(卷绕速度5-50rpm,张力控制0.1N-5N)

9. 光谱分析仪: OBLF QSN750-II型(元素检测限0.0001%,波长范围165-800nm)

10. 表面粗糙度仪: MITUTOYO SJ-410型(分辨率0.01μm,测量长度350mm)

11. 湿热试验箱: CLIMATS 3SD型(温湿度范围10℃~95℃/10%RH~98%RH)

12. 紫外老化箱: Q-LAB QUV/spray型(辐照度0.35-1.35W/m²,波长280-400nm)

13. 针孔检测仪: ELTROMAT PNP-10型(检测灵敏度10μm孔径)

14. 拉力试验机: SHIMADZU AGS-X型(载荷500N,位移精度±0.1mm)

15. 导电率测试仪: SIGMATEST 2.069型(测量范围0.5%-110%IACS,精度±0.5%)
